SIO-S795C

1. 簡介

圖片關鍵詞

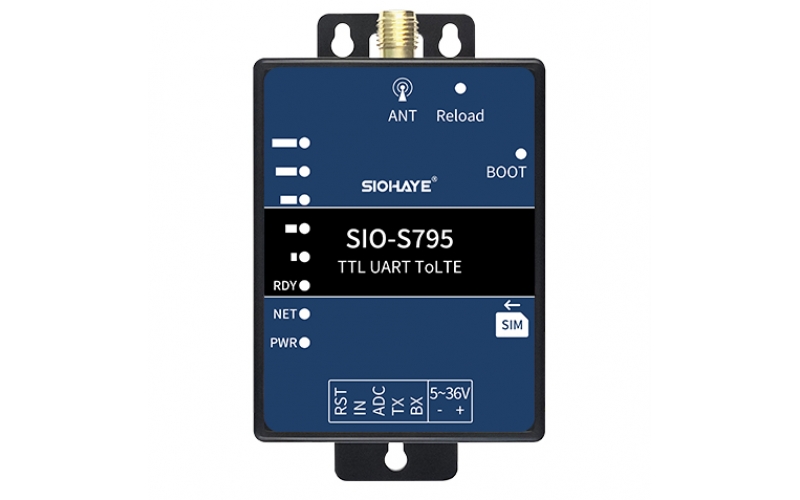

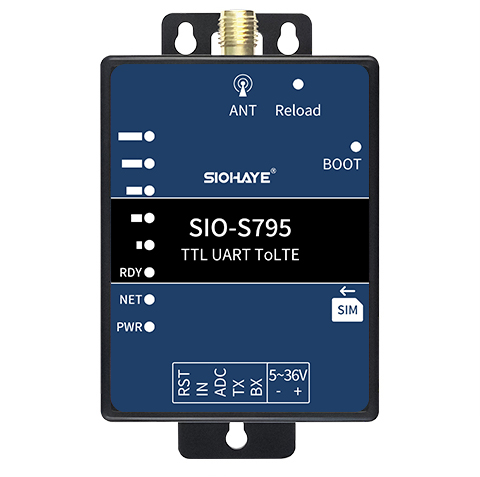

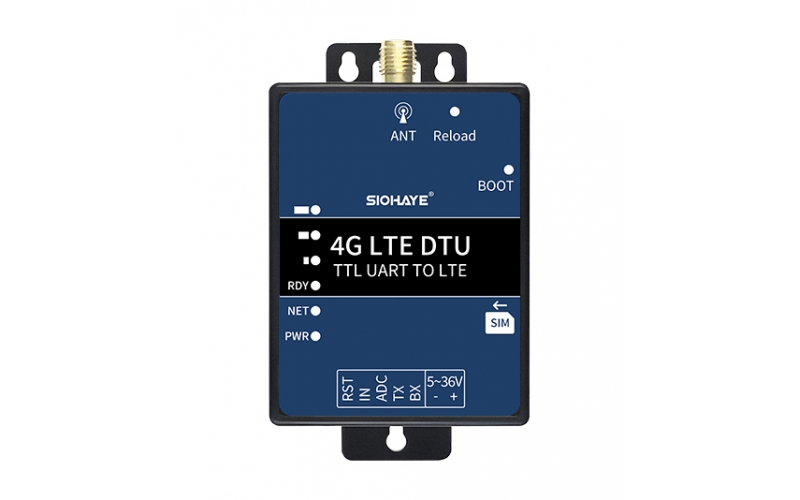

SIO-S795C DTU是由西奧推出的工業級的單TTL串口DTU 。小巧、穩定、可靠。適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，特性如下:

1) 支持直流5~36V寬電壓供電；

2) 支持全球4G+2G頻段；

3) 支持標準35mm導軌安裝和螺絲孔安裝，外殼阻燃材料；

4) 支持接觸放電±8KV，空氣放電±15KV；

5) 工作環境為-35℃-75℃；

6) 支持1路TTL 串口，兼容3.3V電平和5V電平；

7) 支持本地信號強度指示；

8) 支持1路ADC模擬量，輸入檢查電壓0~36V；

9) 支持1路數字量輸入，觸發電壓2~36V；

11) 支持西奧DTU透傳固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、騰訊IOT；

12) 支持標簽logo定制服務；

13) 支持二次開發定制。

2. 硬件規格

功能事項		詳細說明
4G模塊	網絡標準	Cat1 全球通 4G+2G
4G模塊	網絡頻段	LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B17/B18/B19/B20/ B25/B26/B28/B66 LTE-TDD:B38/B40/B41 GSM:850/900/1800/1900
電源參數		5~36V，10W電源，推薦5V以上電源
工作環境	工作溫度	-35℃ ~+75℃
工作環境	工作濕度	5%~95%RH(無凝露)
TTL串口參數	數量	1路
	電平	兼容3.3V、5V串口電平
	參數	1200-460800；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗
ADC	1路	ADC采集范圍0~36V電壓
數字量輸入	1路	高電平輸入觸發，2~36V電壓
復位輸入		高電平輸入復位，3.3~36V電壓

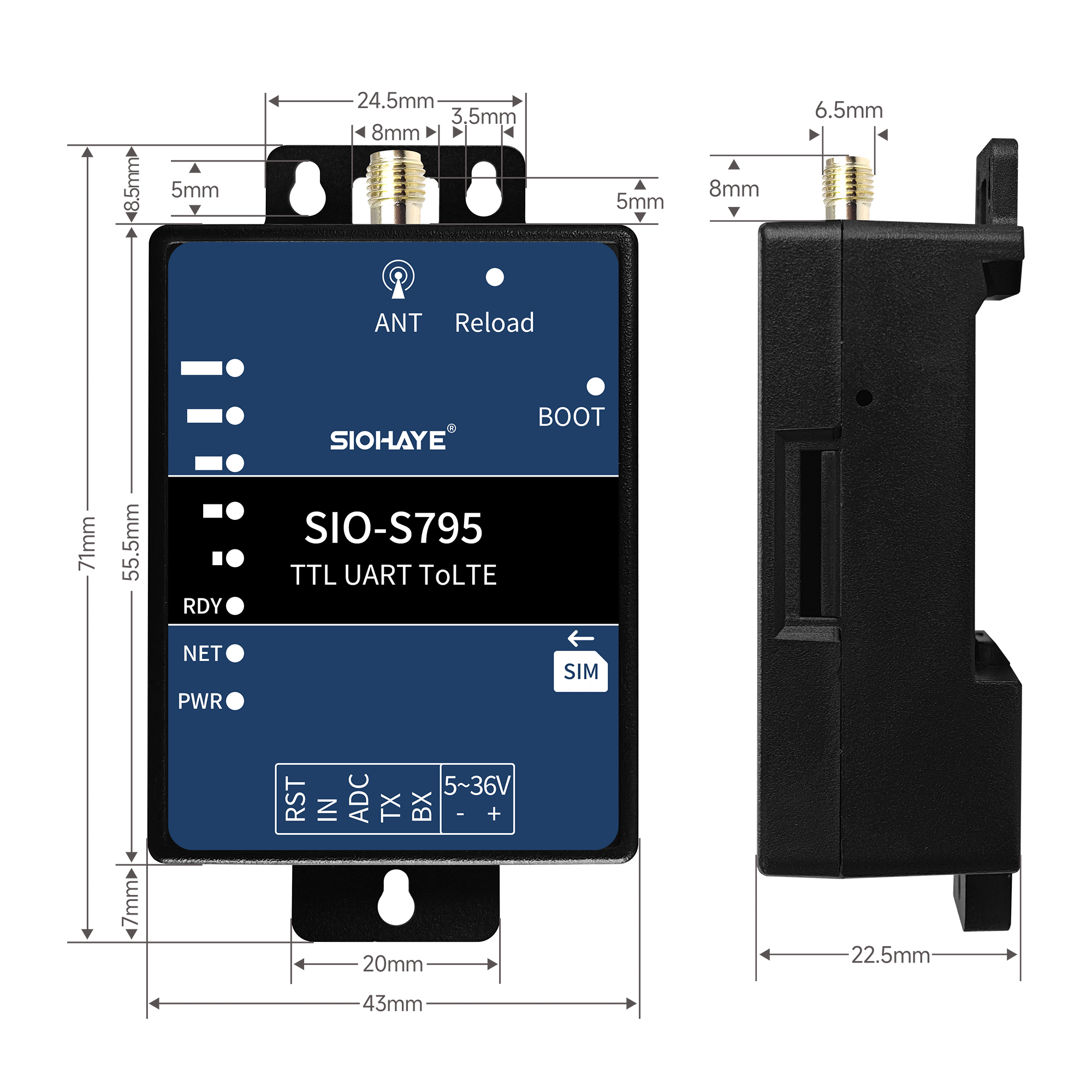

尺寸		714322mm
安裝方式		35mm導軌安裝和M3螺絲安裝

圖片關鍵詞

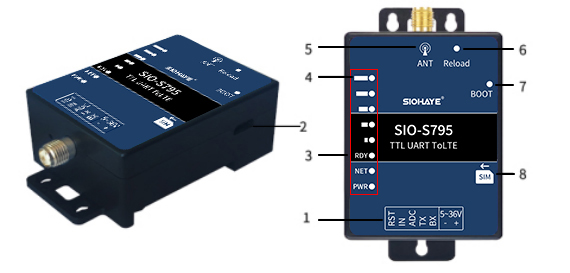

編號	標識	功能	說明
1	+ -	供電電源	+標識電源正極(VIN) -標識電源負極(GND) 5~36V 電壓，10W電源，推薦12V電源
	RX/TX	TTL 串口	TTL 串口，兼容3.3V電平和5V電平
	ADC	模擬電壓采集	外部輸入范圍0~36V，一般用于檢查精度要求不高的場景，比如檢查電池電壓
	IN	數字量輸入	外部輸入范圍0~1V為低電平，2~36V是高電平
	RST	復位管腳	高電平復位。支持3.3~36V 電壓
2	USB	Mico USB	用于下載程序、調試設備，不供電
3	PWR	電源指示燈	供電正常常亮(注意只接USB也會昏暗的常亮，是沒供電的)
	NET		DTU狀態指示燈，具體看系統指示功能描述
	RDY		DTU狀態指示燈，具體看系統指示功能描述
4	信號燈		5顆信號強度指示燈，具體看信號強度等級說明
5	天線		SMA接口天線
6	Reload	恢復出廠設置按鍵	長按7秒，清除全部參數，恢復出廠設置
7	BOOT		配合USB，進入強制升級模式，用于升級固件

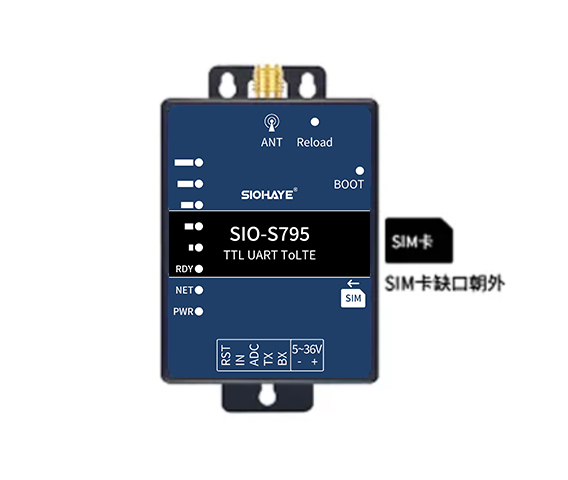

8	SIM卡		自彈SIM卡，中卡。注意SIM卡方向缺口朝外
