SIO-S780C-EU
1. 簡介
YED-S780C-EU DTU是由銀爾達（yinerda）推出的工業級的單TTL串口DTU 。小巧、穩定、可靠。適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，特性如下:
1) 支持直流5~36V寬電壓供電；
2) 支持標準35mm導軌安裝和螺絲孔安裝，外殼阻燃材料；
3) 支持接觸放電±8KV，空氣放電±15KV；
4) 工作環境為-35℃-75℃；
5) 支持1路TTL 串口，兼容3.3V電平和5V電平；
6) 支持本地信號強度指示；
7) 支持1路ADC模擬量，輸入檢查電壓5~30V；
8) 支持1路數字量輸入，觸發電壓1~30V；
9) 支持歐洲/中東/非洲/泰國 Cat1 4G頻段;
10) 支持銀爾達DTU透傳固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；
11) 支持自動輪詢功能；
12) 支持標簽logo定制服務；
13) 支持二次開發定制。
14)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；
15)支持給用戶設備進行固件升級。
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G 歐洲/中東/非洲/泰國 |
網絡頻段 | LTE-FDD：B1/B3/B7/B8/B20/B28(A/B) | |
電源參數 | 5~36V，10W電源，推薦12V電壓 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
TTL串口 | 1路 | 兼容3.3V電平和5V電平 1200-460800；數據位:8、7 ；停止位：1、2；校驗位：奇、偶、無校驗 |
數字量輸入 | 1路 | 支持2~36V高電平檢測 |
模擬電壓輸入 | 1路 | 支持0-36V電壓采集 |
RST | 1路 | 支持3.3~36V 高電平復位 |
尺寸 | 71*43*23mm | |
安裝方式 | 35mm導軌+m3螺絲固定 | |

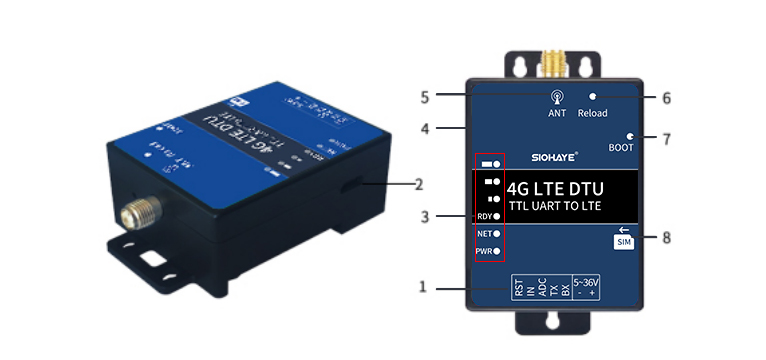

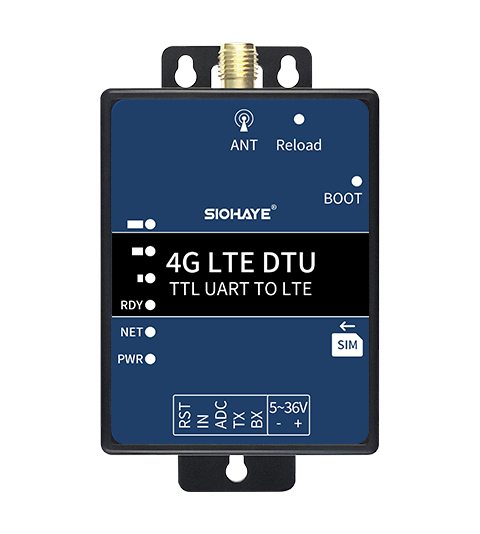

2.2. 硬件資源介紹
編號 | 標識 | 功能 | 說明 |
1 | + - | 供電電源 | +標識電源正極 -標識電源負極 5~36V 電壓，10W電源，推薦12V電源 |
RX/TX | TTL 串口 | 兼容3.3V電平和5V電平 | |
ADC | 模擬電壓采集 | 外部輸入范圍0~36V，一般用于檢查精度要求不高的場景，比如檢查電池電壓 | |
IN | 數字量輸入 | 外部輸入范圍0~1V為低電平，2~36V是高電平 | |
RST | 復位管腳 | 高電平復位。支持3.3~36V 電壓 | |
2 | USB | Mico USB | 用于下載程序、調試設備，不供電 |
3 | PWR | 電源指示燈 | 供電正常常亮(注意只接USB也會昏暗的常亮，是沒供電的) |
NET | DTU狀態指示燈，具體看系統指示功能描述 | ||
RDY | DTU狀態指示燈，具體看系統指示功能描述 | ||
4 | 信號燈 | 3顆信號強度指示燈，具體看信號強度等級說明 | |
5 | 天線 | SMA接口天線 | |
6 | Reload | 恢復出廠設置按鍵 | 長按7秒，清除全部參數，恢復出廠設置 |
7 | BOOT | 配合USB，進入強制升級模式，用于升級固件 | |
8 | SIM卡 | 自彈SIM卡，中卡。注意SIM卡方向缺口朝外 |

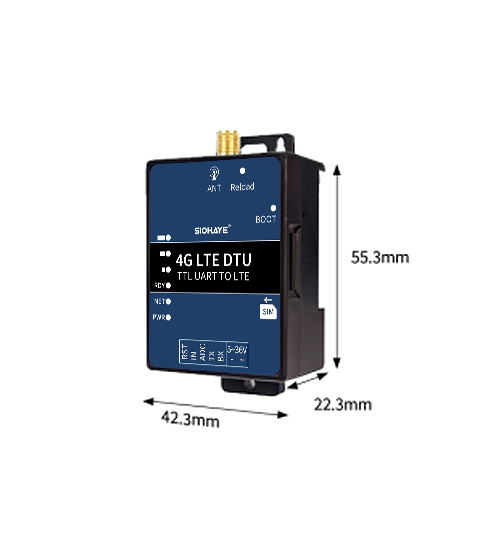

2.3. 硬件尺寸
外殼尺寸
3. LED狀態描述
3.1. NET和RDY LED描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 和RDY/STA LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍,RDY/STA LED 熄滅 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃,RDY/STA LED熄滅 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃,RDY/STA LED常亮 | 至少有一個通道鏈接服務器成功 |
3.2. 信號LED 描述
LED點亮個數 | 信號強度范圍 | 備注 |
3 | 24~31 | 極強（正常通信） |
2 | 17~23 | 強（正常通信） |
1 | 13~16 | 一般（能通信，可能不穩定） |
0 | <12 | 不能通信或者不穩定 |
4. 測試硬件連接方法

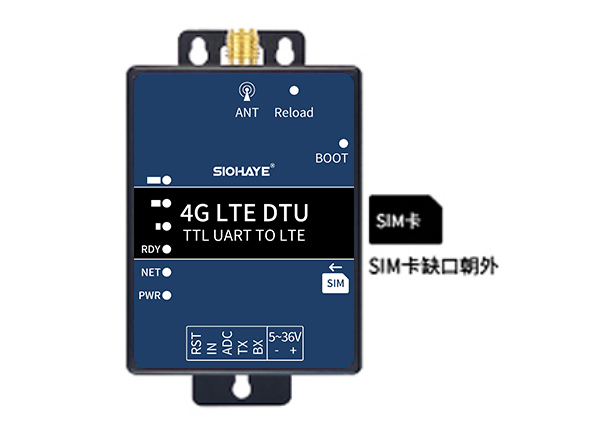

1、SIM卡插卡方向
